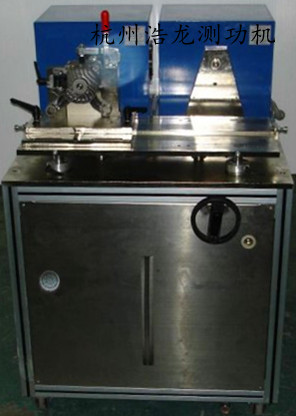

測功機-電機性能測試系統由測功機（磁滯、磁粉、電渦流）控制器和輸入電參數儀組成，它可以任意改變被測電機的負載，直接測量出電機空載、負載及堵轉狀態下電機的輸入電壓、電流、功率及輸出轉矩、轉速、輸出功率及效率。
測功機也稱測功器，主要用于測試電機的功率，也可作為齒輪箱、減速機、變速箱的加載設備，用于測試它們的傳遞功率。

一、測功機-電機性能測試系統配套及使用場合：

1、配套設備：

（1）簡單配置（實用型）：電參數（單相、三相、直流）、測功機控制儀、測功機、夾具

（2）完整配置（美觀型）：電參數（單相、三相、直流）、測功機控制儀、測功機、夾具、三維工作臺、測試平臺、交流變頻電源/直流穩壓電源、電腦、顯示器、控制操作臺

2、測功機選擇及適用場合
磁滯測功機
(1) 磁滯測功機由帶齒極定子、空心磁滯杯轉子、激磁線圖、支架、底板等組成，當磁滯測功機內部線圈通過電流時產生磁力線，并形成磁回路二產生轉矩，改變勵磁電流即可改變負載力矩。

(2) 適用于中小力矩而轉速較高的電機測試，如異步電機、小功率直流電機、串激電機及電動工具行業等。


磁粉測功機
(1) 磁粉測功機是由定子、實心轉子、激磁線圈、磁粉介質、支架、底板等組成，當磁粉測功機內部線圈通過電流時產生磁場，使內部磁粉按磁力線排成磁鏈，由磁粉鏈產生拉力變?yōu)樽柚罐D(zhuǎn)子旋轉的阻力，該力即為負載力矩。改變激磁電流即可改變負載力矩。
(2) 適用于大力矩而轉速較低的場合。如起動電機恒力矩帶載起動、異步電動機、直流減速電機及造紙、紡織等行業使用的恒張力控制等。


電渦流測功機
（1）電渦流測功機由感應子（轉子）、電樞及勵磁繞組、轉矩、轉速傳感器、底板等組成， 當感應子被電動機驅動旋轉時，氣隙磁通密度隨感應子的旋轉而發生周期性變化。因此，在渦流環表面及一定深度內感生渦流電動勢，并產生渦流，該渦流所產生的磁場又與氣隙磁場相互作用，產生制動力矩。改變定子的勵磁電流，可以調節被測動力機械的轉矩。

（2）適用于高轉速、大功率動力機械的轉矩和功率測量，尤其適用于動力機械的仿真壽命試驗及溫升試驗，如串激電機、電動工具及大功率電機。

應用場合：

單相異步電機（洗衣機電機、油煙機電機、風扇電機、空調電機、壓縮機電機）、罩極電機、直流電機、串極電機、電動工具、三相電機、同步電機、調速電機、步進電機、雨刮器電機、搖窗電機、汽車暖風電機、摩托車起動電機等。

二、測功機-電機性能測試系統功能介紹：

（一）． 主要性能:
1、 測試數據均數字顯示并可送到微機，采樣、畫曲線和打??；
2、 采用高精度負載傳感器；穩定性好，使用壽命長等特點；
3、 整機靈敏度高，負載轉矩穩定性和測試重復性好；
4、 僅調節勵磁電流便可控制負載的大小
5、 軟件操作簡單易學，并可實現手動測試，自動測試，定點/耐久（FFU）/堵轉測試。
6、 電量測試儀具有多檔量程（自動切換）滿足大功率電機和小功率電機的測試
7、 三維調節臺可方便安裝電機，實現快速裝夾。（供選擇）
（二）、系統功能:
1、可以電腦上控制電機的開關操作；
2、系統具有手動、自動測試方式（此方式可不聯接電腦操作）全部過程可在控制柜上的顯示控制儀上實現；數據可鎖存,以便手工記錄；
3、系統具有自動測試方式：即負載根據設置自動加載，掃描電機從空載到堵轉（或設定值） 的特性曲線；
4、系統具有定點測試方式：即電機運行后，負載自動調節到設定值，并在設定值處穩定運行
5、測試結果：電機測試數據以報表或曲線的方式顯示，可打印保存，方便下次打開查詢曲線，曲線坐標參數（橫坐標及縱坐標）可修整
7、額定扭矩實驗精度：±0.5%；轉速精度±0.2%；
8、測功范圍:0.01Nm-1000Nm(客戶可根據自己的電機功率大小,選擇量程合適的測功機)

三、測功機測試軟件功能介紹：

1、測試項目：

（1）空載、負載、堵轉測試時對電流、轉矩、轉速、輸出功率進行安全值的設定，可實現自動推出限制。

（2）自動加載與手動加載測試：

A 負載測試加載速度可調：根據實際需要自行調節。

B 測試加載增量可調:可對初始加載量和增量進行設定。

（3）定點測試：可對電流、轉矩、轉速、功率進行測試?？啥ㄒ粋€(gè)點不卸載；定多個點卸載。定點個數最多可以定5個點。定點數據可以設定。

（4）耐久測試：測試步驟1 2 3 4 5；運行方式：空載、轉矩、輸入功率、輸出功率、不測可隨意設定；每個項目下的耐久值和誤差值可隨意設定；測試時間也可以隨意設定。

2、銘牌參數：

電機型號、額定功率、額定電壓、額定轉速、客戶名稱、客戶檔案、測試人員、測試日期。

參數作為報表幫助客戶整理和分析數據。

3、曲線坐標：

（1）兩種模式，七條坐標曲線。

（2）兩種模式：轉速模式、轉矩模式。兩種模式只是對數據分析的方式。

（3）七條曲線：電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率。每條曲線的最大值和顏色代表的曲線可隨意設定，方便分析數據。

4、電機參數的存儲和調用：每一種電機的參數設定好以后可以存儲，以便下次使用和調用不需要重新去設定。

5、測試界面：測試界面可以實時顯示測試的瞬時值（電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率），并可以間按一定的時間（隨意設定）采集數據。同時在測試過程中曲線自動繪制。更好的監控測試的過程。

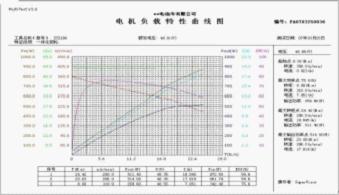

6、報表分析：

（1）整個測試過程的曲線圖（電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率）

（2）銘牌參數值

（3）關鍵點電機性能分析

空載點：電流值和轉速值

最大轉矩點：轉矩值、轉速值、電流值、輸出功率值、效率值

最大輸出功率點：轉矩值、轉速值、電流值、輸出功率值、效率值

最高效率值：轉矩值、轉速值、電流值、輸出功率值、效率值

測功機如何選擇：

轉矩：由被測電動機或電動工具額定參數，計算出電機額定轉矩。根據此轉矩的二倍值，在測功機系列表中選擇相近一檔轉矩量程的測功機。計算公式如下：

如：120瓦電動機轉速為1400r/min ( 額定值 )
Mh=0.82Nm；0.82X2=1.64Nm
在測功機系列表選擇測功機轉矩量程為2Nm。

轉速：電機的空載轉速必須低于測功機允許的最高轉速。

功率：電機的最大功率必須低于測功機允許的最大連續功率，若只做特性測試，需要段時間大功率運行，此時不可超過測功機允許的5分鐘最大運行功率。做溫升試驗必須小于測功機的連續運行功率。

由此，在測功機系列表中選出合適的測功機型號。
