      電機性能測試系統(整套)

      電機性能測試系統/測功機

      已經瀏覽到最后一張,您可以

      重新欣賞

       詳細內容

        電機性能測試系統由測功機(磁滯測功機、磁粉測功機、電渦流測功機、電力測功機)、測功機控制器和輸入電參數儀(單相電參數、直流電參數、三相電參數)組成,它可以任意改變被測電機的負載,直接測量出電機空載、負載及堵轉狀況下電機的輸入電壓、電流、功率、輸出轉矩、轉速、輸出功率及效率。
          測功機也稱測功器,重要用于測試電機的功率,也可作為齒輪箱、減速機、變速箱的加載設備,用于測試它們的運行功率。

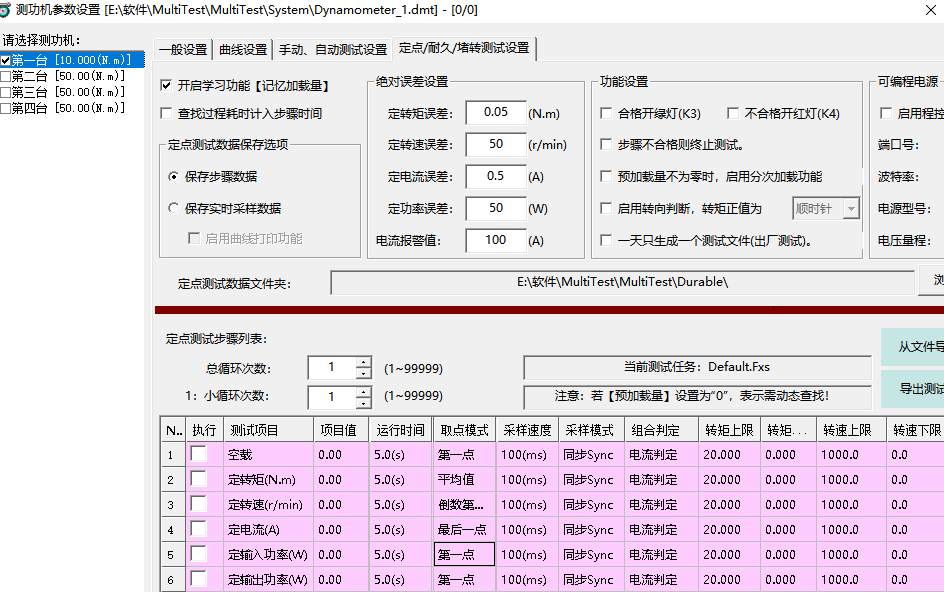

      曲線圖片3.png一、測功機配置及使用場合:

      1、設備配置:

      (1)簡單配置(實用型):電參數(單相、三相、直流)、測功機控制儀、測功機、夾具

      (2)完整配置(美觀型):電參數(單相、三相、直流)、測功機控制儀、測功機、夾具、三維工作臺、工作平臺、交流變頻電源/直流穩壓電源、電腦、顯示器、控制操作臺

      2、測功機選擇及適用場合
      磁滯測功機
      (1) 磁滯測功機由帶齒極定子、空心磁滯杯轉子、激磁線圖、支架、底板等組成,當磁滯測功機內部線圈通過電流時產生磁力線,并形成磁回路二產生轉矩,改變勵磁電流即可改變負載力矩。
      (2) 適用于中小力矩而轉速較高的電機測試,如異步電機、小功率直流電機、串激電機及電動工具行業等。

      磁粉測功機
      (1) 磁粉測功機是由定子、實心轉子、激磁線圈、磁粉介質、支架、底板等組成,當磁粉測功機內部線圈通過電流時產生磁場,使內部磁粉按磁力線排成磁鏈,由磁粉鏈產生拉力變?yōu)樽柚罐D(zhuǎn)子旋轉的阻力,該力即為負載力矩。改變激磁電流即可改變負載力矩。
      (2) 適用于大力矩而轉速較低的場合。如起動電機恒力矩帶載起動、異步電動機、直流減速電機及造紙、紡織等行業使用的恒張力控制等。

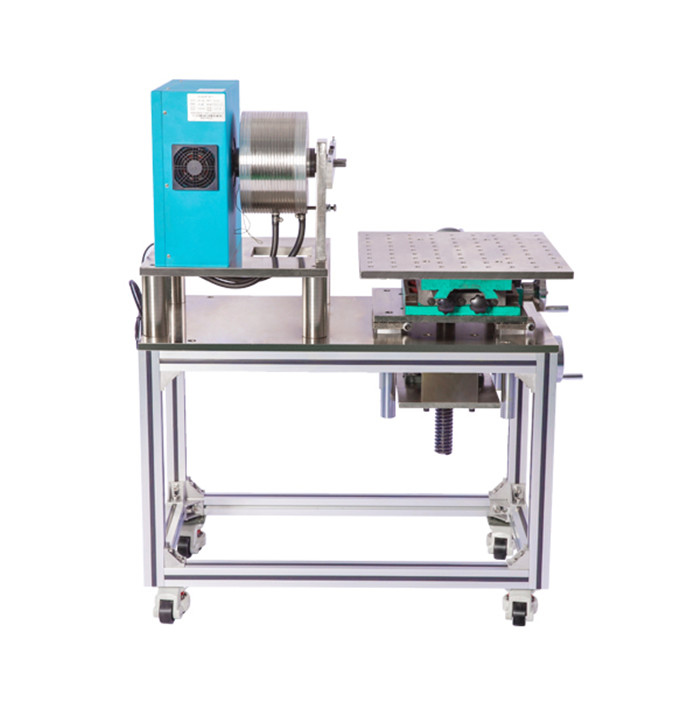

      特殊電機 (4)_副本.jpg
      電渦流測功機
      (1)電渦流測功機由感應子(轉子)、電樞及勵磁繞組、轉矩、轉速傳感器、底板等組成,      當感應子被電動機驅動旋轉時,氣隙磁通密度隨感應子的旋轉而發生周期性轉變。因此,在渦流環外觀及肯定深度內感生渦流電動勢,并產生渦流,該渦流所產生的磁場又與氣隙磁場相互作用,產生制動力矩。改變定子的勵磁電流,可以調節被測動力機械的轉矩。
      (2)適用于高轉速、大功率動力機械的轉矩和功率測量,尤其適用于動力機械的仿真壽命試驗及溫升試驗,如串激電機、電動工具及大功率電機。

      應用場合:

      單相異步電機(洗衣機電機、油煙機電機、風扇電機、空調電機、壓縮機電機)、罩極電機、直流電機、串極電機、電動工具、三相電機、同步電機、調速電機、步進電機、雨刮器電機、搖窗電機、汽車暖風電機、摩托車起動電機等。

      二、測功機系統功能介紹:

      (一).主要性能:
      1、 測試數據均數字顯示并可送到微機,采樣、畫曲線和打??;
      2、 采用高精度負載傳感器;穩定性好,使用壽命長等特點;
      3、 整機靈敏度高,負載轉矩穩定性和測試重復性好;
      4、 僅調節勵磁電流便可控制負載的大小
      5、 軟件操作簡單易學,并可實現手動測試,自動測試,定點/耐久(FFU)/堵轉測試。
      6、 電量測試儀具有多檔量程(自動切換)滿足大功率電機和小功率電機的測試
      7、 三維工作臺可方便安裝電機,實現上、下、左、右、前、后大行程的調節。
      (二)、系統功能:
      1、可以電腦上控制電機的啟動、停止操作;
      2、系統具有手動、自動測試功能(此功能可不聯接電腦操作)整個過程可在控制柜上的顯示控制儀上實現;數據可鎖存,以便手工記錄;
      3、系統具有自動測試功能:即負載根據設置主動加載,掃描電機從空載到堵轉(或設定值)的特性曲線;
      4、系統具有定點測試功能:即電機運行后,負載主動調節到設定值,并在設定值處穩定運行;
      5、測試效果:電機測試數據以報表或曲線的形式展現,可自動保存,方便下次打開查詢曲線,曲線坐標參數(橫坐標及縱坐標)可修整;
      7、額定扭矩測試精度:±0.5%;轉速精度±0.2%;
      8、量程范圍:0.01Nm-10000Nm(客戶可根據本身的電機功率大小,選擇量程合適的測功機)

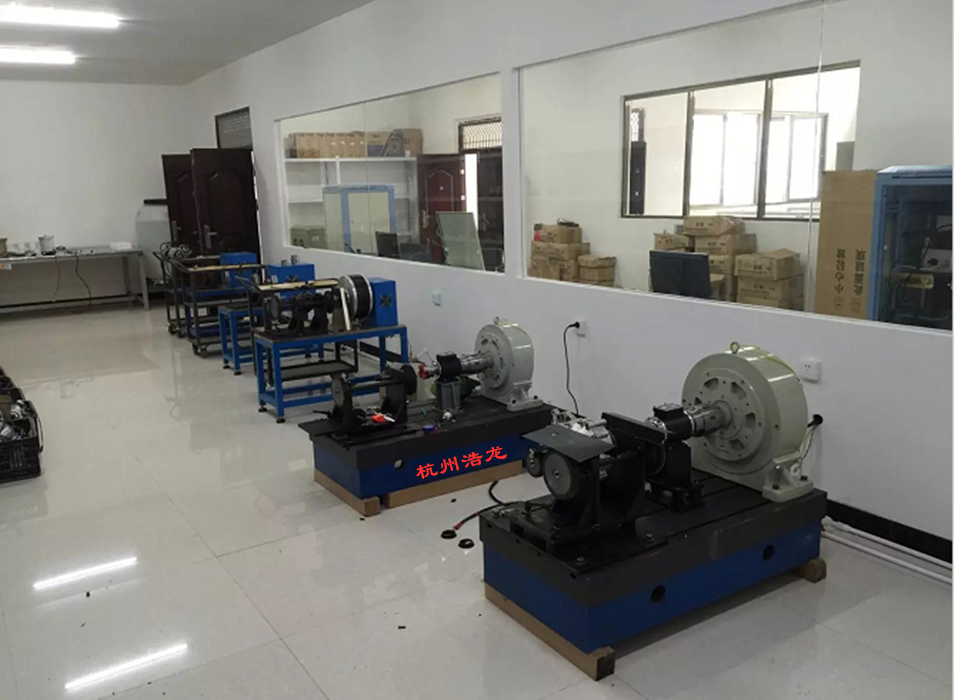

      5電渦流 (2)_副本.jpg

      三、測功機測試軟件功能介紹:

      1、測試項目:

      (1)空載、負載、堵轉測試時對電流、轉矩、轉速、輸出功率進行安全值的設定,可實現超限停機報警。

      (2)自動加載與手動加載測試:

              A 負載測試加載速度可調:根據設定進行自動調節。

              B 測試加載量可調:可對初始加載量和增量進行設定。

      (3)定點測試:可對電流、轉矩、轉速、功率進行測試。可定一個點不卸載;定多個點卸載。定點個數最多可以定20個點,定點數據可以設定。

      (4)耐久測試:測試步驟1 2 3 4 5;運行功能:空載、轉矩、輸入功率、輸出功率、停機可隨意設定;每個項目下的耐久值和偏差值可隨意設定;測試時間也可以隨意設定。

      2、銘牌參數:

      電機型號、額定功率、額定電壓、額定轉速、客戶名稱、客戶檔案、測試人員、測試日期。

      參數作為報表幫助客戶整頓和分析數據。

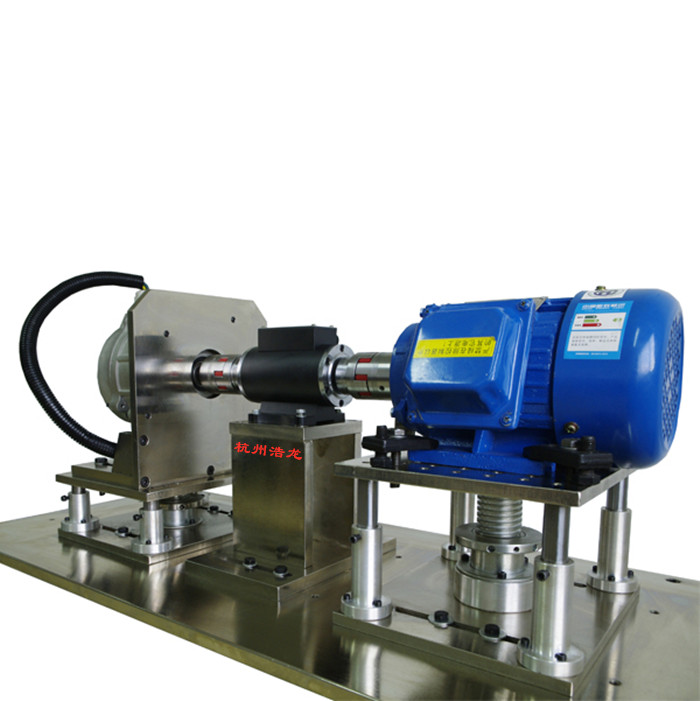

      曲線圖片1.png3、曲線坐標:

      (1)兩種模式,七條坐標曲線。

      (2)兩種模式:轉速模式、轉矩模式。兩種模式只是對數據分析的功能。

      (3)七條曲線:電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率。每條曲線的最大值和顏色代表的曲線可隨意設定,方便分析數據。

      4、電機參數的存儲和調用:每一種電機的參數設定好以后可以存儲,以便下次使用和調用不必要重新去設定。

      5、測試界面:測試界面可以實時顯示測試的瞬時值(電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率),并可以間按設定的時間(隨意設定)采集數據。同時在測試過程中曲線自動繪制。更好的監控測試的過程。

      6、報表分析:

      (1)整個測試過程的曲線圖(電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率)

      (2)銘牌參數值

      (3)關鍵點電機性能分析

      空載點:電流值和轉速值

      最大轉矩點:轉矩值、轉速值、電流值、輸出功率值、效率值

      最大輸出功率點:轉矩值、轉速值、電流值、輸出功率值、效率值

      最高效率點:轉矩值、轉速值、電流值、輸出功率值、效率值

      測功機如何選擇:

      轉矩:由被測電動機或電動工具額定參數,計算出電機額定轉矩。根據此轉矩的二倍值,在測功機系列表中選擇相近一檔轉矩量程的測功機。計算公式如下:

      如:120瓦電動機轉速為1400r/min ( 額定值 )
      Mh=0.82Nm;0.82X2=1.64Nm
      在測功機系列表選擇測功機轉矩量程為2Nm。

      轉速:電機的空載轉速必須低于測功機許可的最高轉速。

      功率:電機的最大功率必須低于測功機許可的最大延續功率,若只做特征測試,必要段時間大功率運行,此時不可超過測功機許可的5分鐘最大運行功率。做溫升試驗必須小于測功機的延續運行功率。

      由此,在測功機系列表中選出合適的測功機型號。

      說明:測功機的最大運行功率不等于最大轉矩乘以最高轉速
      不可能一臺測功機全包了工廠的所有產品電機規格的測試,按產品分檔,選多臺測功機,而儀器部分均為通用的。

      500Nm差速2 - 副本_副本.png
